端子机模具

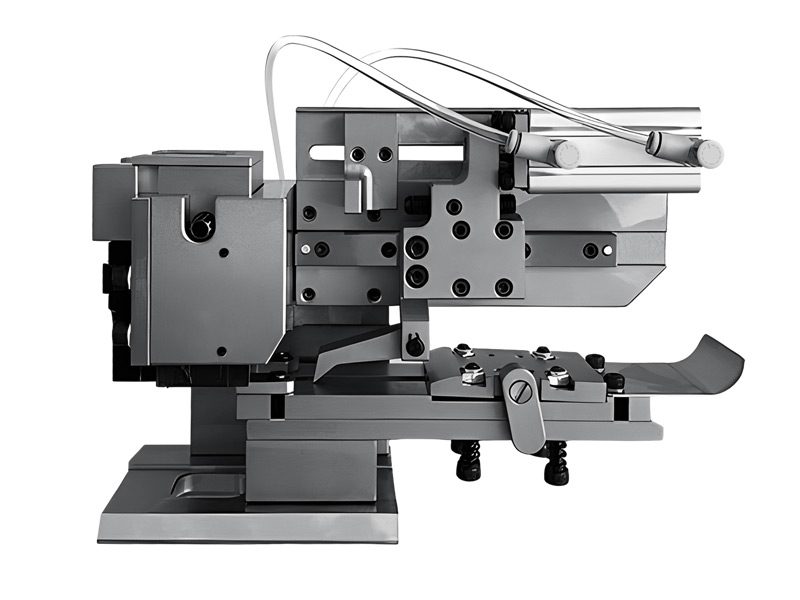

JMK Pneumatic mould (Convex)


规格参数 / Specification

1、压接高度调节:采用楔块式结构调节方式,C.H./I.H.调节精度每格0.02mm,调节范围2.0mm,配合刀具设计,可免除压接机闭合高度的调整真正实现快速换模。
2、送料机构:直线导轨配合气动推进,步距可达40mm,送进方式、送进速度、送进距离均可方便调整,采用全压料方式,节约物料。
3、电镀表面处理,永不锈蚀,激光刻标,方便统计和追溯。
4、适用范围:可完美匹配欧美系列全自动、半自动端子压接设备。


型号(Model):
JMK Pneumatic mould
料带形式:
Description
横向
Side feed
闭合高度:
Crimping Height
135.78mm(5.346")
行程(Stroke):
40mm(1.575")
送料步距:
Terminal Pitch
40mm(1.575")Max.
适应端子料厚:
Terminal Thickness
1.2mm(0.047")Max.
适应线径:
Cross Section
0.08-6mm²(9-30AWG)
送料机构:
Feeding System
气动
Pneumatic
重量(Weight):
5kg
外形尺寸(Size):
L110×W180×H155mm

端子机模具
Pneumatic mould (Concave)
